Masonry Gallery（瀑布流圖庫）

Masonry Gallery（瀑布流圖庫）用於展示寬高比例不同的圖片。每張圖片會保留原始比例並放入目前最短的欄；使用者向下捲動頁面時，控制項會自動載入下一頁，不會在控制項內產生另一條捲軸。

它適合靈感圖庫、作品集、旅遊照片、媒體素材和視覺案例，與 CardSet 的用途不同。CardSet 著重業務記錄摘要、狀態、後設資料及操作；Masonry Gallery 著重圖片和連續瀏覽。

控制項主要目標資料與版面
Masonry Gallery以圖片為主，保留不同比例並連續瀏覽分頁圖片記錄 + 頁面層級無限捲動
CardSet顯示業務記錄摘要、狀態、後設資料與操作統一卡片範本 + Pagination 或 Load More
Grid手動編排頁面區域與控制項固定 24 欄版面，不重複資料記錄

1. 新增控制項​

  1. 進入 Page Designer，展開 Containers。
  2. 將 Masonry Gallery 拖入頁面。
  3. 先設定 Data Source，再完成欄位對應。
  4. 設定穩定名稱，例如 portfolioGallery。

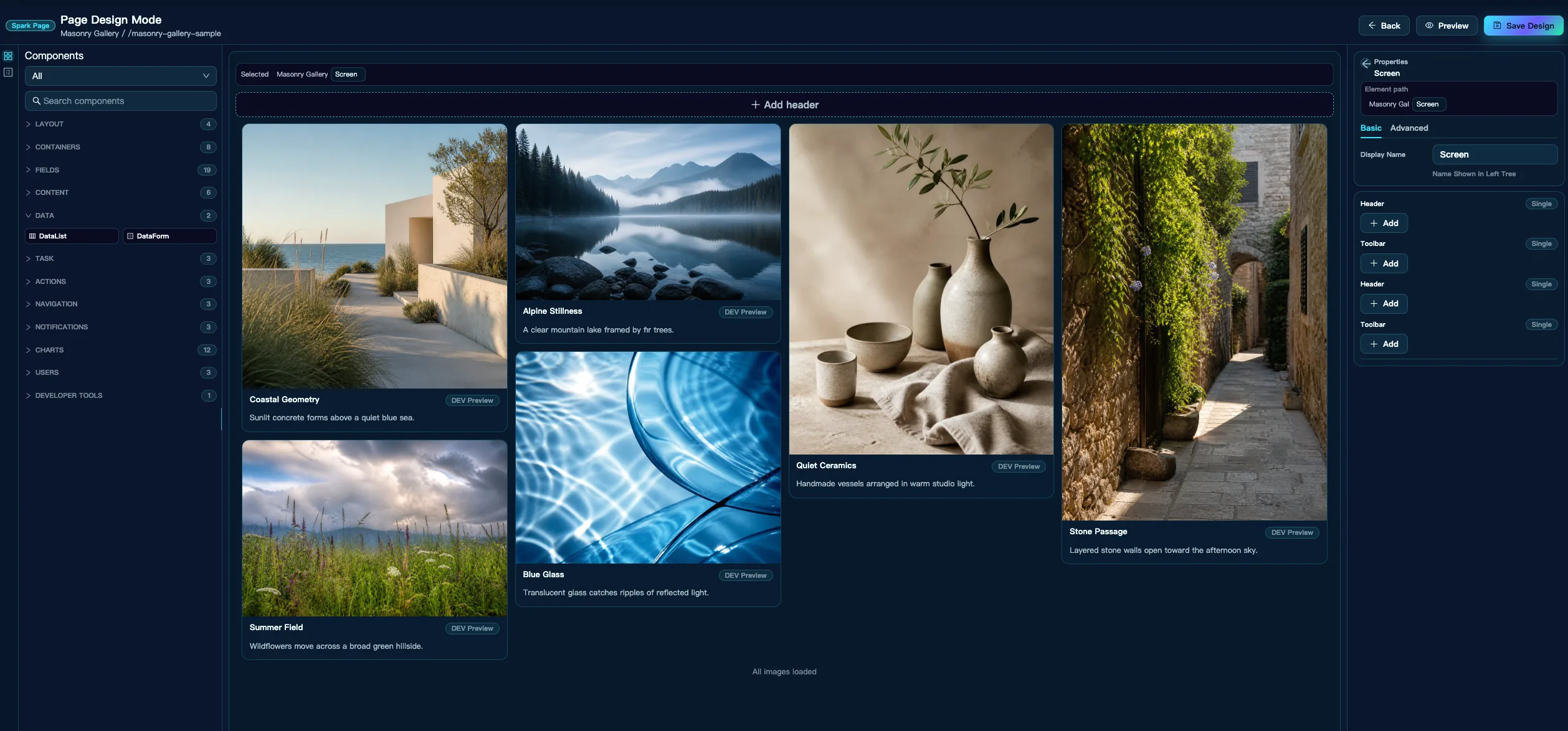

設計畫布會顯示不同比例的示意卡片。Preview 才會讀取真實資料，且最多自動讀取兩頁，避免編輯期間持續載入。

2. 設定資料來源​

支援 Model Data Source、Custom API、Media Library 和 Object Storage。Model 與 Custom API 回傳業務記錄；後兩種資料來源會透過後端 Media Connector 查詢。

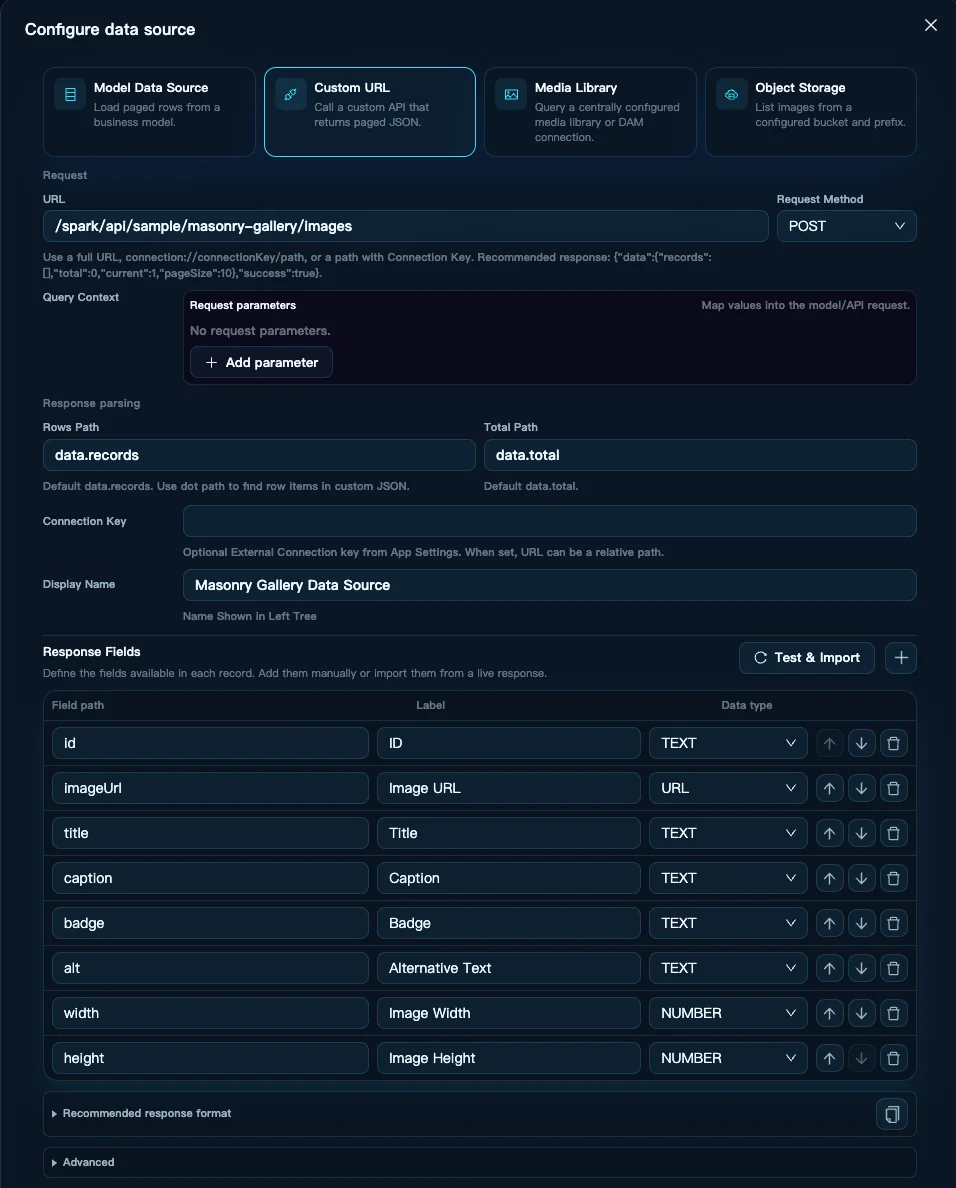

2.1 Custom API 範例​

POST /spark/api/sample/masonry-gallery/images
屬性值
URL/spark/api/sample/masonry-gallery/images
Request MethodPOST
Rows Pathdata.records
Total Pathdata.total
Current Page Pathdata.current
Page Size Pathdata.pageSize

使用 Test & Import 請求一頁資料並匯入 Response Fields：

Field PathData Type用途
idTEXT記錄唯一鍵
imageUrlURL圖片網址
titleTEXT圖片標題
captionTEXT補充說明
badgeTEXT分類標籤
altTEXT圖片替代文字
widthNUMBER圖片原始寬度
heightNUMBER圖片原始高度

請求本文會包含分頁資訊：

{"current": 1, "pageSize": 6}
{
  "success": true,
  "data": {
    "current": 1,
    "pageSize": 6,
    "total": 24,
    "records": [{
      "id": "gallery-1",
      "imageUrl": "/spark/api/sample/masonry-gallery/assets/coastal-architecture.jpg",
      "title": "Coastal Geometry",
      "caption": "Sunlit concrete forms above a quiet blue sea.",
      "badge": "Architecture",
      "alt": "White coastal architecture above the sea",
      "width": 1200,
      "height": 1200
    }]
  }
}

total 是最可靠的結束條件。若沒有 total，當某頁記錄少於 Items Per Request 時也會結束。Row Unique Key 必須在所有頁面中唯一；重複鍵會被移除。

2.1 Media Library 與 Object Storage​

先在 App Settings → Integrations → Media Connections 建立可重用的連線：

  1. 在 Console Secret Management 建立憑證。OSS/S3/MinIO 使用 OBJECT_STORAGE，媒體平台使用 MEDIA_PROVIDER。
  2. 在 Media Connections 選擇 Provider 與既有 Secret。表單只會顯示該 Provider 真正需要的設定；自動使用的官方 API Endpoint 不會顯示。
  3. 在 Masonry Gallery 的 Data Source 選擇 Media Library 或 Object Storage，只參照 Connection，再設定 Collection/Container、Path、篩選條件與 Page Size。
  4. 點選 Test。測試、設計預覽與執行態使用相同的 Media Gateway 和回應解析邏輯。

目前正式可用的 Provider：

ProviderSecret ManagementMedia Connection 設定
CloudinaryMEDIA_PROVIDER；API Key 填入 API Key，API Secret 填入 API SecretCloud Name 必填，Root Folder 選填
ImageKitMEDIA_PROVIDER；Public API Key 填入 API Key，Private API Key 填入 API SecretRoot Folder 選填；官方 API Endpoint 自動使用
Aliyun OSS / AWS S3 / MinIOOBJECT_STORAGE；填寫 Access Key 與 Access Secret依儲存服務設定 Endpoint、預設 Bucket 與 Root Prefix

Spark Sample Media Library 只用於不依賴外部帳號的開發測試。Cloudinary 與 ImageKit 是正式 Media Library Connector；Bynder、AEM Assets 與完整 Spark Media Library 尚未開放。

頁面 JSON 不會保存 secretId、Access Key 或臨時簽名 URL。後端會把結果正規化為 records、nextCursor、hasMore 與可選的 total。卡片使用 thumbnailUrl，全螢幕預覽使用 imageUrl。

{
  "records": [{
    "id": "asset-001",
    "imageUrl": "https://cdn.example/full.webp",
    "thumbnailUrl": "https://cdn.example/card.webp",
    "title": "Summer campaign",
    "alt": "Summer campaign launch",
    "width": 1600,
    "height": 1067
  }],
  "nextCursor": "opaque-next-cursor",
  "hasMore": true,
  "total": null
}

可執行範例位於 spark-sample 的 SampleMasonryMediaConnector.java、masonry-gallery-media-connection.json 與 masonry-gallery-media-page.json。

3. 設定欄位對應​

控制項屬性建議對應是否必要
Row Unique Keyid是
Image URL FieldimageUrl是
Title Fieldtitle否
Caption Fieldcaption否
Badge Fieldbadge否
Alternative Text Fieldalt建議設定
Image Width Fieldwidth建議設定
Image Height Fieldheight建議設定

Width 與 Height 位於 Advanced。兩者一起設定後，圖片下載前就能保留正確比例，減少版面跳動。Alternative Text 應描述圖片內容，未提供時會回退到 Title。

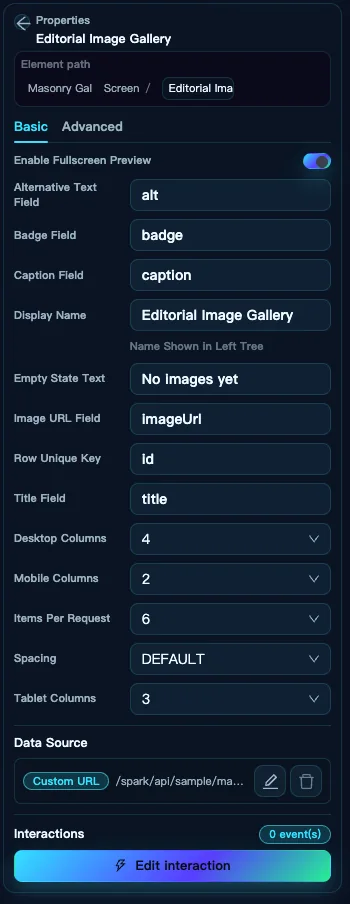

4. 響應式版面​

屬性建議值說明
Desktop Columns4寬螢幕欄數
Tablet Columns3中等寬度欄數
Mobile Columns2；長標題較多時可改為 1手機欄數
SpacingDEFAULTCOMPACT、DEFAULT 或 RELAXED
Items Per Request6 或 12單次載入數量

欄數會隨頁面寬度變化，圖片不會被裁成相同高度。

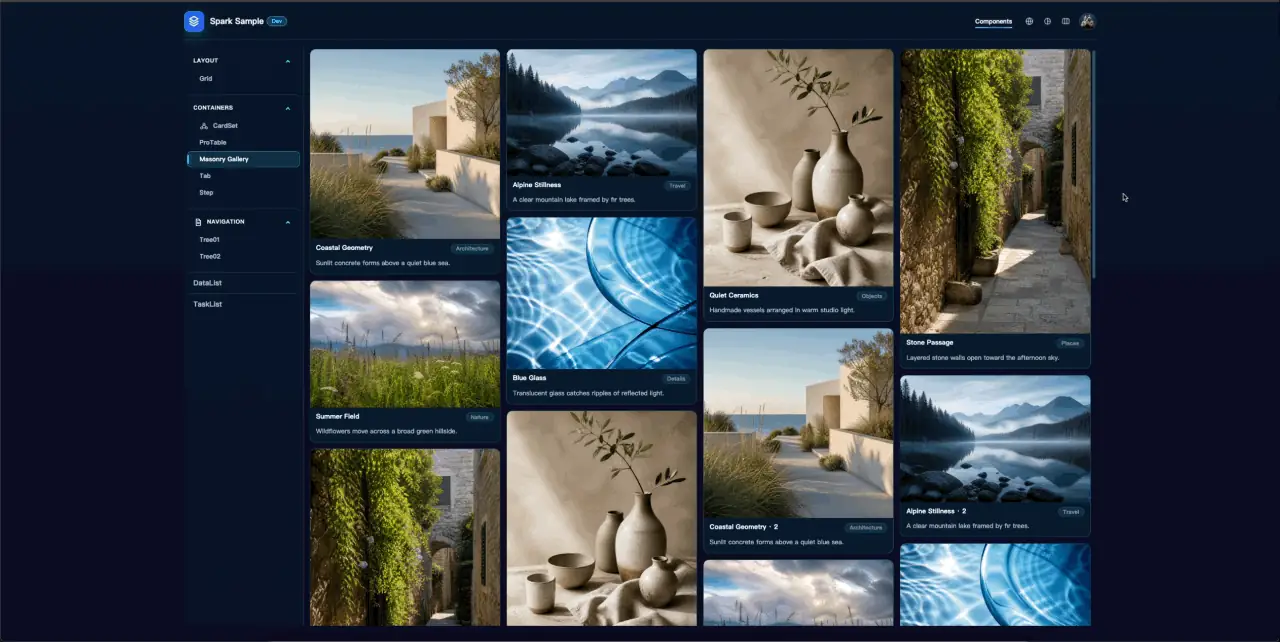

5. 捲動載入​

距離目前內容末端約一個半畫面時，控制項開始讀取下一頁。同一時間只會有一個分頁請求，並顯示載入、可 Retry 的錯誤與完成狀態。短時間內返回頁面時，會恢復已載入記錄與捲動位置。

不要把 Masonry Gallery 放在具有內部捲軸的狹窄固定高度容器中。

6. 全螢幕預覽與互動​

開啟 Enable Fullscreen Preview 後，點擊圖片會開啟檢視器。支援左右按鈕、方向鍵、Escape、Tab、Enter 和 Space。

執行 onClick 前，控制項會把目前記錄寫入 Current Record：

record.id
record.imageUrl
record.title
record.badge

一次點擊可以同時開啟預覽並執行 onClick。若互動會立刻跳轉頁面，建議關閉 Fullscreen Preview。

函數用途
reloadGallery清除分頁狀態，從第一頁重新請求
setGalleryData直接替換記錄，並停止自動翻頁

7. 頁面請求上下文與後端除錯​

Data Source 測試、設計預覽與執行頁面使用相同請求邏輯，Spark 會自動加入：

Header值
X-Spark-Page-EnvironmentDEV、TEST 或 PROD
X-Spark-Page-Render-ModeDESIGN_PREVIEW 或 RUNTIME

不需要在 Data Source 中手動新增。後端使用 SparkPageRequestHeaders.resolve 解析，並可在設計預覽回傳較短的資料集：

@PostMapping
public ApiResult<ProTablePageResult<MasonryGalleryImageDTO>> queryByPost(
        @RequestBody(required = false) MasonryGalleryQueryRequest request,
        @RequestHeader(value = SparkPageRequestHeaders.ENVIRONMENT, required = false) String environment,
        @RequestHeader(value = SparkPageRequestHeaders.RENDER_MODE, required = false) String renderMode) {
    return SparkApiResultHelper.success(
            Locale.ENGLISH,
            galleryService.query(request,
                    SparkPageRequestHeaders.resolve(environment, renderMode)),
            "SPARK-SAMPLE-MASONRY-GALLERY-0001");
}

Service 會依照渲染模式選擇資料量：

int total = requestContext != null
        && requestContext.getRenderMode() == SparkPageRenderMode.DESIGN_PREVIEW
        ? 12
        : 24;

Java 範例、頁面 JSON 與圖片都位於 spark-sample。完整規範請參閱頁面請求上下文。

8. 效能與資料建議​

  • 提供適合顯示尺寸的壓縮圖片，並使用 CDN 或同源快取。
  • 始終回傳穩定的 id、width、height 和有意義的 alt。
  • 每次請求建議 6～20 筆，後端排序必須穩定。
  • 圖片請求失敗與資料 API 失敗應分開排查；單張圖片失敗不會中止後續分頁。

9. 常見問題​

  • 一直重複載入同一批圖片： 確認後端使用 current 與 pageSize 做真實分頁，並檢查回應路徑。
  • 捲動後沒有繼續請求： 檢查 total、短頁面，或上一次請求是否失敗並等待 Retry。
  • 圖片載入後版面明顯跳動： 回傳並對應 width、height。
  • 圖片顯示為預留位置： 檢查 Image URL Field、圖片網址、認證與 CORS。
  • 需要業務按鈕、狀態操作和複雜後設資料： 使用 CardSet；Masonry Gallery 不提供 Card Actions。
